POE est l'acronyme de Power Over Ethernet qui signifie transport d'énergie électrique sur un câble 4 paires de type Ethernet.

La technologie POE permet d'alimenter des matériels informatiques récepteurs tels que téléphones IP, caméras vidéo IP, points d'accès Wifi, centrales de monitoring environnementales, routeurs 4G ou 5G ou systèmes d'alarmes en utilisant un système de câblage normalisé compatible Ethernet sur une centaine de mètres évitant ainsi l'installation parfois coûteuse d'une infrastructure électrique spécifique sur le point distant.

L'équipement  POE émetteur ou PSE (pour Power Sourcing Equipment)  utilise une tension continue sur deux ou quatre paires pour délivrer une puissance allant de 7,5 watts jusqu'à une centaine de watts à un équipement récepteur dénommé PD (Power Device).

Dans le cas où le POE utilise deux paires, celles-ci sont réservées à la transmission de la puissance électrique et les deux autres transmettent le données. Dans le cas de figure où les quatres paires sont utilisées, une bande de fréquence est réservées à l'alimentation électrique (50Hz ou 60Hz selon les pays) et une bande beaucoup plus élevée sur le spectre de fréquences est réservée aux données (10Mhz à 100 Mhz).

Les matériels réseau émetteurs sont généralement des injecteurs ou des commutateurs Ethernet de bureau ou industriels.

*

Quelles sont les normes POE ?

*

Les normes POE sont en fait des standard car elles sont créées et délivrées par un organisme de normalisation réputé qui est l'IEEE (Institute of Electrical and Electronic Engineers), en français l'Institut des ingénieurs électriciens et électroniciens qui est une association américaine à but non lucratif. Cette association définit des standard qui ne deviennent normes que lorsqu'elles sont ratifiées par des organismes de normalisation internationnaux tels que l'ISO.

Ceci dit, les standard POE sont devenus des normes de fait pour toute l'industrie mondiale.

Il existe à ce jour quatre normes POE, le POE, compatible IEEE802.3af, le POE+, compatible IEEE802.3at, le POE++ ou ultra-POE compatible IEEE802.3bt type 3 et le POE++ compatible IEEE802.3bt type 4.

Le POE IEEE802.3af (type 1) date de 2003, il fonctionne avec une plage de tensions d'alimentation de 44 à 57VDC (Volts continus), et un ampérage d'alimentation de 10 à 350mA avec une puissance maximale d'émission de 15,4 watts. Compte tenu de la perte due au cheminement dans le câble informatique (échauffement, atténuation), la puissance maximale théorique délivrée à l'équipement terminal est de 12,5 watts.

Le standard POE+ (POE Plus) IEEE802.3at (type 2) date de 2009, plage de tensions d'alimentation de 50 à 57VDC (Volts continus), intensité d'alimentation de 10 à 600mA, puissance maximale d'émission de 30 watts. Puissance maximale théorique délivrée à l'équipement terminal de 25,5 watts.

Le POE++ IEEE802.3bt (type 3) date de 2018, tension d'alimentation typique de 50-57 VDC, puissance maximale d'émission de 60 watts, puissance maximale théorique délivrée à l'équipement terminal de 51 watts. Il supporte les classes d'équipements PD 1 à 4 (3.84W, 6.49W, 13W, 25.5W) avec une alimentation sur deux paires torsadées et classes 5/6 (40W, 51W) avec une alimentation sur quatre paires.

Le POE IEEE802.3bt (type 4) ou Hi-POE date de 2018, tension d'alimentation typique de 52-57 VDC, puissance maximale d'émission de 100 watts, puissance maximale théorique délivrée à l'équipement terminal de 71,3 watts. Il supporte les classes d'équipements PD 7 / 8 (62W, 71.3W) avec une alimentation sur quatre paires.

Le deux types de standard POE 802.3bt sont rétrocompatibles avec les normes 802.3at/af.

Nb : Les termes UPoE, 4PPoE, UltraPoE, 4 Pair PoE concernent des dénominations que les fabricants de matériels réseau POE utilisaient avant la norme ou le standard de 2018.

*

Quel type de câble pour le POE+, POE++ et le Hi-POE ?

*

Concernant le câble à utiliser pour le support d'une application POE, on a l'habitude de parler de câblage catégorie 5 mais ce terme est un peu général et quand on commence à envoyer 90 ou 100 watts sur un câble de plusieurs dizaines de mètres, ça vaut le coup de se pencher un peu sur le sujet.

En pratique et à titre d'exemple, lorsqu'on met en place de nouvelles caméras dans un réseau informatique, on tire un câble RJ45 spécifique qui remplira les obligations techniques fondamentales d'autant plus que maintenant il est possible de mettre en place des câbles RJ45 PEHD intérieurs/extérieurs dont les fils sont à âme pleine et sur lesquels on monte directement des connecteurs RJ45 blindés mâles. Pas de problématique de points de coupure.

Pour l'utilisation d'un système de câblage existant, c'est plus problématique car on imagine bien que faire passer 100 watts sur plusieurs câbles qui cheminent en parallèle dans une goulotte ou sur un chemin de câble peuvent avoir des conséquences si le type de câble n'est pas adapté à cet usage (Augmentation de la température de fonctionement du câble, étincelles lors du débranchement d'un port POE actif pouvant altérer la connectique RJ45).

On voit donc des fabricants de systèmes de câblage ou des fabricants indépendants de cordons tels que 3PDesign Patchsee, par exemple garantir leurs câbles et cordons pour des applications POE++ ou Hi-POE.

Laissons aux spécialistes cette discussion mais cependant on peut noter que des catégories de puissances à distance ont été prises en compte pour la mise en place ou l'utilisation de systèmes de câblage de bâtiments par des normalisations internationales (Normes EN 50174-2 et ISO/IEC 14763-2). Trois catégories d’alimentations à distance sont définies : RP1, RP2 et RP3. Le courant continu moyen autorisé dans un faisceau de câbles donné de l’installation est défini et détermine la catégorie RP (plus il est élevé, plus le courant autorisé est important).

Lors de la mise en place d'un nouveau câblage sur lequel des applications POE++ ou Hi-POE seront mises en place il est important de vérifier ce point.

Ceci dit, il existe de nombreux types de câble : U/UTP (non blindés), U/FTP (écrantage par paire), F/UTP (écran général par feuillard autour des 4 paires), F/FTP (écran général et feuillard sur chaque paire) et S/FTP (Tresse générale et feuillard autour de chaque paire).

Ce qui importe est d'évacuer la chaleur au mieux et d'avoir une connectique adaptée aux contraintes du POE.

On peut lister cinq facteurs à prendre en compte pour aboutir à une bonne installation POE :

- les températures nominales supportées par le câble (idéalement comprises entre 50 et 90°C pour ne pas endommager le câble sur une longue durée d'utilisation)

- le diamètre des fils du conducteur (la résistance du conducteur est un facteur de chauffe du câble, plus le diamètre conducteur est élevé , moins le câble chauffe) donc choisir un câble Catégorie 6A ou Cat7 mais surtout éviter le 5e qui n'est pas assez performant, contrairement à ce qu'indiquait au départ le standard IEEE...

- le matériau du câble, éviter d'utiliser des cordons de brassage mixte cuivre / aluminium bas de gamme (et peu chers) car le cuivre pur est bien meilleur conducteur

- la conception du câble , on préfèrera un câble blindé à un câble non blindé car il évacue mieux la chaleur

- le mécanisme d'installation, selon son emplacement dans un toron de câble, un câble transmettant du POE chauffera plus ou moins. Un câble situé au coeur d'un toron produira plus de chaleur qu'un câble situé à la périphérie.

Pour conclure ce châpitre, deux remarques :

- Il semble qu'un câble adapté au POE++ et au Hi-POE soit un câble cuivre catégorie 6A ou 7 de type S/FTP.

- Pour toute mise en place d'un système de câblage adapté à un usage POE IEEE802.3bt type 3 ou type 4, adressez-vous à un professionnel et ne choisissez pas vos connectiques et vos câbles au hasard. Partez sur une offre de câblage structuré avec une garantie du fabricant.

*

Les équipements POE PSE, injecteurs POE, switches POE, convertisseurs de média POE, répéteurs / extenders POE:

*

Les injecteurs ou midspans POE sont des matériels qui acceptent en entrée une connexion RJ45 données (via un cordon RJ45 mâle) et émettent en sortie un signal combinant alimentation électrique et données. Il existe des injecteurs 1 ports, deux ports, 4, 8, 16 et 24 ports qui peuvent être manageables via une interface WEB. Des variantes industrielles sont aussi disponibles.

=> Voir les injecteurs 1 ou plusieurs ports

=> Voir les injecteurs industriels

Les switches POE sont des commutateurs Ethernet équipés de ports RJ45 qui transmettent puissance electrique et données nativement. lors du choix d'un switch POE, il convient de regarder le nombre de ports qui transmettent du POE, la puissance disponible sur chaque port et le budget de puissance total du commutateur Ethernet. Si vous avez un commutateur POE industriel 8 ports avec un budget de puissance de 120 watts avec des ports POE+ (30watts par port pour mémo), ne vous attendez pas à avoir cette puissance sur les 8 ports. Pour les commutateurs POE industriels, pensez à configurer correctement votre alimentation externe 220VAC/48VDC et à la doubler si vous l'utilisez sur un switch avec alimentation redondante.

Une catégorie particulière de switch POE sont les micro-switches FTTO ultra-compacts au format 40x45 de Microsens. Pour toute demande à ce sujet, consultez-nous, la gamme est en évolution.

=> Voir les switches POE bureautiques

=> Voir les switches POE industriels

=> Voir les switches FTTO 45x45 Microsens

Les convertisseurs de média POE sont des convertisseurs cuivre vers fibre optique alimentés par du 220 volts alternatif et qui émettent un signal POE data / puissance sur le port RJ45. Il existe (nous consulter) des convertisseurs (et des switches chez notre partenaire Microsens) POE-PD qui sont alimentés électriquement par du POE, ce qui permet de déporter le convertisseur dans un atelier ou dans une usine par exemple.

=> Voir les convertisseurs de média POE

=> Voir les convertisseurs de média POE industriels

Les extendeurs POE permettent de répéter un signal POE.

*

N'hésitez pas à revenir vers nous pour toute demande concernant votre besoin ou projet POE en nous contactant au 05 61 24 99 24 ou en remplissant la demande de contact en bas de page.

Socamont a développé depuis plusieurs années une solution complète, éprouvée et reconnue de système câblage cuivre de bâtiments et de datacenters.

Cette solution comprend toute la chaîne de liaison, à savoir la connectique d'extrémité (à connecter sur les prises murales et dans les baies de brassage), les câbles cuivre monobrins simple ou doubles conformes aux standard catégorie 6, catégorie 6A et catégorie 7, les coffrets ou baies de brassage au formats 10 pouces ou 19 pouces et les accessoires de câblage (panneaux de brassage, passe-câbles, plateaux fixes ou coulissants, rack PDU de prises de courant avec interrupteurs, visserie, obturateurs et cordons de brassage RJ45 Cat6, Cat6A, Cat7 et depuis peu Cat8).

Rappel sur les différentes catégories de câbles 4 paires.

Catégorie 6 : Supporte une fréquence de 250Mhz, fonctionne en gigabit Ethernet sur 100 mètres, rétro-compatible avec la catégorie 5e, meilleure para-diaphonie que le 5e (transmissions parasites entre paires d'un même câble).

Catégorie 6A : Supporte une fréquence de 500Mhz, fonctionne en gigabit et 10 Gigabit Ethernet sur 100 mètres (Standard 10GbaseT), supporte des applications POE et POE+ (Power Over Ethernet) sur des liaisons de type F/FTP (écrantage de chaque paire par feuillard aluminium et écrantage général sur les quatre paires). Le point fort de la chaîne de liaison catégorie 6a est qu'elle est normalisé à toutes ces étapes. En théorie, si on mélange des composants catégorie 6A de plusieurs fabricants la chaîne de liaison reste tout aussi performante. En pratique, le point faible peut porter sur les cordons de brassage dont la qualité est parfois très variable. Pour un câblage neuf nous recommandons l'utilisation de cordons de brassage certifiés au testeur de performance comme ceux de Socamont car pour la plupart des cordons low cost, seuls les plans de câblage sont testés.

Catégorie 7 et 7A: Supporte une fréquence de 600 Mhz ou plus. Il est SFTP, c'est à dire que chaque paire est écrantée et que le blindage général est effectué par une tresse acier. Le catégorie 7A présenté par Socamont supporte une fréquence de 1200 Mhz. Le câble catégorie 7A peut être mis en place pour une chaîne de liaison plus performante.

Catégorie 8 : Supporte une fréquence de 2000 Mhz. Il est réservé à des applications 25Gb/s ou 40 Gb/s sur une distance pouvant aller jusqu'à 30 mètres. En pratique, au moment où nous écrivons ces lignes nous ne connaissons pas de fabricants de matériels actifs qui proposent des commutateurs avec ports cuivre à 40 Gb/s.

Donc, en pratique un système de câblage neuf se construit autour d'un câble catégorie 6A F/FTP ou 7A S/FTP si on veut supporter une alimentation électrique de type POE/POE+.

Un cas particulier concerne le câble extérieur PEHD anti-UV qui est en général équipé de connecteurs RJ45 mâles, ils permet de raccorder des matériels POE tels que caméras IP ou bornes WIFI extérieures ou des émetteurs 4G / 5G. Ces cordons utilisent un câble catégorie 7 et des RJ45 catégorie 6A spécifiques. L'ensemble est donc compatible avec le standard catégorie 6A mais avec des performances nettement supérieures.

Présentation des différents composants. Nous vous invitons à jeter un œil sur les rubriques ci-dessous qui présentent les composants de l'offre de base Socamont.

1/ Cordons de brassage, patch catégorie 6A SFTP certifiés de différentes couleur

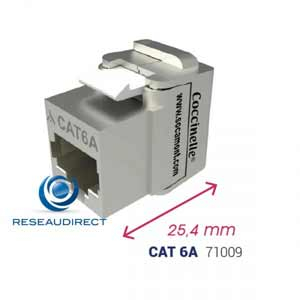

2/ Connecteurs RJ45 et accessoires de montage

3/ Panneaux de brassage

4/ Câbles cuivre

5/ Liens cuivre préconnectorisés

6/ Plastrons et plaques

7/ Mini-baies 10 pouces

8/ Baies 19 pouces

***

N'hésitez pas à revenir vers nous pour toute demande de matériels de câblage cuivre ou optique car nous pourrons vous établir un chiffrage sur mesure adapté à votre besoin en remplissant la demande de contact en bas de page ou en nous contactant au 05 61 24 99 24.

Reseaudirect propose sur son catalogue un large panel d'étiquettes pour ces imprimantes mais comme notre offre n'est pas exhaustive, nous vous invitons à jeter un œil sur cet article qui détaille les différents types d'étiquettes et de matériaux disponibles pour les M210, M211 et la BMp21-Plus qui n'est plus commercialisée.

Nous vous invitons à nous consulter pour obtenir un devis sur mesure pour le produit qui retiendra votre attention.

Les matériaux disponibles pour ces étiqueteuses portables compactes sont les B-427, B-595, B-423, B-499, B-430, B342, B461, B414, B7425, B-488, B581 et B-403. L'offre de matériaux pour ces petites imprimantes est maintenant bien étoffée si on la compare à ce qui était disponible lors de la sortie de feu l' IDPAL, ancêtre de ces machines.

Pour chaque matériau, nous allons regarder quelles étiquettes sont disponibles. Nous rappelons que les étiquettes se présentent sous la forme de cartouches comprenant un ruban encreur et le rouleau d'étiquettes. Les étiquettes sont de deux types, continues ou pré-découpées.

Donc, si voulez tout savoir sur les étiquettes Brady pour imprimantes M210, M211 et BMP21-Plus, vous êtes au bon endroit.

Liste des matériaux et des étiquettes :

Matériau B-427 : le plus courant et le plus utilisé sur ce type de machine, c'est un vinyle auto-protégé transparent avec une zone d'écriture blanche qui vient s'enrouler sur les câbles et cordons informatiques ou électriques.

En continu, les rouleaux font 4.3 mètres de longueur, quatre largeurs d'étiquettes sont disponibles :

- 19.05 mm sous la référence M21-750-427, écriture Noir sur Blanc

- 25.40 mm sous la référence M21-1000-427, écriture Noir sur Blanc

- 31.75 mm sous la référence M21-1250-427, écriture Noir sur Blanc

- 38.10 mm sous la référence M21-1500-427, écriture Noir sur Blanc

et en pré-découpé :

- 12.70 mm x 19.05 mm sous la référence M21-11-427, écriture Noir sur Blanc

- 25.40 mm x 19.05 sous la référence M21-18-427, écriture Noir sur Blanc

Matériau B-595 : notre préféré, un vinyle ultra-résistant avec un adhésif hautes performances parfaitement adapté aux environnements durcis en extérieur.

En continu, les rouleaux font 6.4 mètres de longueur, trois hauteurs d'étiquettes et de nombreuses couleurs sont disponibles. 32 variantes sont disponibles.

- 19.05 mm sous la référence M21-750-595-YL, écriture Noir sur Jaune

- 19.05 mm sous la référence M21-750-595-RD, écriture Blanc sur Rouge

- 19.05 mm sous la référence M21-750-595-WT, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-595-PL, écriture Blanc sur Violet

- 19.05 mm sous la référence M21-750-595-OR, écriture Noir sur Orange

- 19.05 mm sous la référence M21-750-595-GY, écriture Noir sur Gris

- 19.05 mm sous la référence M21-750-595-GN, écriture Blanc sur Vert

- 19.05 mm sous la référence M21-750-595-BR, écriture Blanc sur Marron

- 19.05 mm sous la référence M21-750-595-BL, écriture Blanc sur Bleu

- 19.05 mm sous la référence M21-750-595-WT, écriture Blanc sur Noir

- 12.70 mm sous la référence M21-500-595-YL, écriture Noir sur Jaune

- 12.70 mm sous la référence M21-500-595-RD, écriture Blanc sur Rouge

- 12.70 mm sous la référence M21-500-595-WT, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-595-PL, écriture Blanc sur Violet

- 12.70 mm sous la référence M21-500-595-OR, écriture Noir sur Orange

- 12.70 mm sous la référence M21-500-595-GY, écriture Noir sur Gris

- 12.70 mm sous la référence M21-500-595-GN, écriture Blanc sur Vert

- 12.70 mm sous la référence M21-500-595-BR, écriture Blanc sur Marron

- 12.70 mm sous la référence M21-500-595-BL, écriture Blanc sur Bleu

- 12.70 mm sous la référence M21-500-595-WT, écriture Blanc sur Noir

- 9.53 mm sous la référence M21-375-595-YL, écriture Noir sur Jaune

- 9.53 mm sous la référence M21-375-595-RD, écriture Blanc sur Rouge

- 9.53 mm sous la référence M21-375-595-WT, écriture Noir sur Blanc

- 9.53 mm sous la référence M21-375-595-PL, écriture Blanc sur Violet

- 9.53 mm sous la référence M21-375-595-OR, écriture Noir sur Orange

- 9.53 mm sous la référence M21-375-595-GY, écriture Noir sur Gris

- 9.53 mm sous la référence M21-375-595-GN, écriture Blanc sur Vert

- 9.53 mm sous la référence M21-375-595-BR, écriture Blanc sur Marron

- 9.53 mm sous la référence M21-375-595-BL, écriture Blanc sur Bleu

- 9.53 mm sous la référence M21-375-595-WT, écriture Blanc sur Noir

- 6.35 mm sous la référence M21-250-595-WT, écriture Noir sur Blanc

- 6.35 mm sous la référence M21-250-595-WT, écriture Noir sur Blanc

Matériau B-423 : Polyester polyvalent avec un adhésif puissant qui résiste à la chaleur. C'est le matériau utilisé pour des applications multiples pour le bureau et l'industrie.

En continu, les rouleaux font 4.3 mètres de longueur, quatre largeurs d'étiquettes sont disponibles :

- 6.35 mm sous la référence M21-250-423, écriture Noir sur Blanc

- 9.53 mm sous la référence M21-375-423, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-423, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-423, écriture Noir sur Blanc

et en pré-decoupé :

- 12.70 mm x 19.05 mm sous la référence M21-7-423, écriture Noir sur Blanc

- 12.70 mm x 25.40 mm sous la référence M21-17-423, écriture Noir sur Blanc

- 19.05 mm x 25.40 mm sous la référence M21-18-423, écriture Noir sur Blanc

- 19.05 mm x 38.10 mm sous la référence M21-30-423, écriture Noir sur Blanc

- 19.05 mm x 50.80 mm sous la référence M21-137-423, écriture Noir sur Blanc

Matériau B-499 : Tissu nylon polyvalent avec un adhésif puissant qui résiste à la chaleur. C'est le matériau utilisé pour des applications télécoms datacom et applications générales.

En continu, les rouleaux font 4.88 mètres de longueur, quatre largeurs d'étiquettes sont disponibles :

- 9.53 mm sous la référence M21-375-499, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-499, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-499, écriture Noir sur Blanc

En cartouches de 4.88m, étiquettes pour borniers :

- 9.53 mm sous la référence M21-375-499-TB, écriture Noir sur Transparent

- 12.70 mm sous la référence M21-500-499-TB, écriture Noir sur Transparent

Matériau B-430 : Polyester polyvalent transparent avec un adhésif puissant qui résiste à la chaleur. C'est le matériau utilisé pour des applications télécoms datacom et applications générales. Finition brillante.

En continu, les rouleaux font 6.40 mètres de longueur, huit modèles d'étiquettes sont disponibles :

- 6.35 mm sous la référence M21-250-430, écriture Noir sur Transparent

- 9.53 mm sous la référence M21-375-430, écriture Noir sur Transparent

- 12.70 mm sous la référence M21-500-430, écriture Noir sur Transparent

- 19.05 mm sous la référence M21-750-430, écriture Noir sur Transparent

- 6.35 mm sous la référence M21-375-250-WT-CL, écriture Bleue sur Transparent

- 9.53 mm sous la référence M21-375-430-WT-CL, écriture Bleue sur Transparent

- 12.70 mm sous la référence M21-500-430-WT-CL, écriture Bleue sur Transparent

- 19.05 mm sous la référence M21-750-430-WT-CL, écriture Bleue sur Transparent

Matériau B-342 : Etiquettes thermorétractables Permasleeve pour fils et câbles (Polyoléfine thermo). C'est le matériau utilisé pour un repérage durable des fils réseau et electriques. Bien sûr ces manchons s'installent avant l'installation ou l'assemblage du câble à la différence du matériau B-427.

En continu, les rouleaux font 2.13 mètres de longueur, huit modèles d'étiquettes sont disponibles :

- 1.17 mm à 2.79 mm de diamètre de fil sous la référence M21-125-C-342, écriture Noir sur Blanc

- 1.57 mm à 3.81 mm de diamètre de fil sous la référence M21-187-C-342, écriture Noir sur Blanc

- 2.39 mm à 5.46 mm de diamètre de fil sous la référence M21-250-C-342, écriture Noir sur Blanc

- 3.18 mm à 8.13 mm de diamètre de fil sous la référence M21-375-C-342, écriture Noir sur Blanc

- 1.17 mm à 2.79 mm de diamètre de fil sous la référence M21-125-C-342-YL, écriture Noir sur Jaune

- 1.57 mm à 3.81 mm de diamètre de fil sous la référence M21-187-C-342-YL, écriture Noir sur Jaune

- 2.39 mm à 5.46 mm de diamètre de fil sous la référence M21-250-C-342-YL, écriture Noir sur Jaune

- 3.18 mm à 8.13 mm de diamètre de fil sous la référence M21-375-C-342-YL, écriture Noir sur Jaune

Matériau B-488 : Polyester résistant aux solvants et aux produits chimiques avec un adhésif puissant qui résiste à la chaleur et aux environnements extrêmes. C'est le matériau utilisé pour des applications d'étiquetage de circuits imprimés, en laboratoire, pour des installations électriques ou codes-barre.

En continu, les rouleaux font 6.40 mètres de longueur,  trois modèles d'étiquettes sont disponibles :

- 9.53 mm sous la référence M21-375-488, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-488, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-488, écriture Noir sur Blanc

Matériau B-414 : Etiquettes polyester à crochet Velcro imprimables Bradgrip amovibles et repositionnables. Utilisation fils et câbles.

En continu, les rouleaux font 3.048 mètres de longueur,  trois modèles d'étiquettes sont disponibles :

- 6.35 mm sous la référence M21-250-414, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-414, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-414, écriture Noir sur Blanc

Matériau B-7425 : Etiquettes résistantes aux produits chimiques avec une utilisation pour la cryogénie. Utilisation principale, laboratoires et repérage de tubes et tuyaux.

En continu, les rouleaux font 6.4 mètres de longueur,  trois modèles d'étiquettes sont disponibles :

- 9.53 mm sous la référence M21-375-7425, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-7425, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-7425, écriture Noir sur Blanc

Matériau B-461 : Etiquettes en polyester auto-protégé, résistantes aux produits chimiques avec une utilisation pour la cryogénie. Utilisation principale, laboratoires et repérage de tubes et tuyaux.

En continu, les rouleaux font 6.4 mètres de longueur,  trois modèles d'étiquettes sont disponibles :

- 9.53 mm sous la référence M21-375-461-AW, écriture Noir sur Blanc

- 12.70 mm sous la référence M21-500-461-AW, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-461-AW, écriture Noir sur Blanc

Matériau B-581 : Etiquettes en vinyle polyvalentes et repositionnables. Utilisation principale, étiquetage de matériels et d'équipements.

En continu, les rouleaux font 6.4 mètres de longueur,  deux modèles d'étiquettes sont disponibles :

- 12.70 mm sous la référence M21-500-581-WT, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-581-WT, écriture Noir sur Blanc

Matériau B-403 : Etiquettes en papier, solubles dans l'eau.

En continu, les rouleaux font 7.62 mètres de longueur,  deux modèles d'étiquettes sont disponibles :

- 12.70 mm sous la référence M21-500-403, écriture Noir sur Blanc

- 19.05 mm sous la référence M21-750-403, écriture Noir sur Blanc

=>

Contactez-nous au 05 61 24 99 24

=>

Pour toute demande concernant ces matériels, nous pouvons vous établir un chiffrage sur mesure. Si vous êtes revendeur ou installateur nous pourrons vous proposer une tarification préférentielle.

Si vous ne trouvez pas l'ensemble de ces consommables Brady sur notre site, nous pouvons vous préparer un produit sur mesure que vous pourrez ensuite commander en ligne.

Pour toute information complémentaire, vous pouvez nous contacter au 05 61 24 99 24.

Une jarretière fibre optique est un cordon monofibre (Simplex) ou bi-fibre (Scindex ou Duplex) équipé de connecteurs optiques.

Le câble utilisé pour assembler une jarretière optique dépend du type de fibre optique, multimode ou monomode.

Concernant les fibres multimodes, plusieurs standard sont disponibles : en 62.5/125 (OM1) ou en 50/125 (OM2, OM3, OM4, OM5).

Concernant les fibres monomodes, on parle de standard OS2. Physiquement les jarretières monomodes peuvent être conformes à G652D, G657/A1 ou G657/A2. Les fibres G657 sont plus souples que les G652D et acceptent un rayon de courbure réduit. La G657/A2 étant plus performante que la G657/A1. Ces trois fibres restent compatibles entre elles.

Comment choisir un câble de qualite pour votre jarretière optique ?

Quelles couleurs pour chaque type de câble optique ? Les câbles servant à la fabrication de cordons optiques se voient associer une couleur par les standard (Généralement jaune pour la monomode, jaune ou blanc pour les G657, orange pour la multimode OM1 et OM2, aqua turquoise ou violet pour l'OM3 et l'OM4 et vert citron pour l'OM5).

Mais sur demande (avec un mini de commande), il est possible de fabriquer des jarretières OM1 en bleu, OM3 en vert, rouge, Erica violet, noir, gris, bleu, OM4 en bleu, vert ou orange ,voire de produire un câble sur mesure.

Diamètre du câble et type de gaine. La gaine d'une jarretière optique peut faire un diamètre extérieur de 2mm ou de 3mm (2.8mm). Le cordon fibre de 2mm est plus fin et prend moins de place dans les chemins de câbles. Il est donc plus souvent utilisé dans les datacenters, dans les locaux opérateurs et d'une façon générale lorsqu'on a besoin de mettre en place une densité de câblage importante. C'est celui que nous proposons sur commande pour des déploiements de fibres en quantité.

Le câble de 2.8mm contient en général plus de kevlar entre la fibre intérieure (d'un diamètre de 900 microns) et la gaine. Il est plus solide lors de la manipulation. C'est en général celui que l'on met en place dans de petites installations ou dans un système de câblage optique de bâtiment. C'est celui que nous proposons en standard sur notre site.

Comme sur les cordons de brassage cuivre, la gaine du câble optique peut être fabriquée en PVC ou en câble retardant de flamme (LSZH ou LSOH). Aujourd'hui, il n'est pas recommandé de mettre en place du câble PVC dans une salle informatique ou un datacenter. Tous nos cordons optiques sont conformes LSZH ou LSOH.

Les câbles bi-fibres sont généralement du scindex, c'est-à-dire qu'ils peuvent se séparer en deux fibres de 2mm ou de 2.8mm. Nous proposons une option de câble surgainé ou renforcé (Flat duplex cable en anglais) qui apporte une tenue mécanique supplémentaire, une meilleure résistance à l'écrasement et empêche la jarretière de se tortiller. C'est une solution intéressante pour tirer des liaisons volantes ou fixes entre baies informatiques ou dans des faux plancher. Les deux options sont disponibles pour nos fabrications.

Critères de qualité pour le choix, la fabrication et le montage des connecteurs optiques.

Sur notre site ou sur demande, la quasi totalité des connecteurs du marché peuvent vous être proposée. On peut citer les connecteurs optiques suivants : LC, SC, ST, FC, MTRJ pour les fibres multimodes et LC, SC, ST, FC, MTRJ, SC-APC, LC-APC, FC-APC, E2000, E2000-APC et MU pour les connecteurs monomodes.

Pour tous les connecteurs que nous proposons, nous utilisons des ferrules céramiques (la partie blanche qui sort du connecteur), qui offrent une bonne stabilité thermique, une résistance élevée et une haute précision pour l'alignement de la fibre.

Les connecteurs subissent soit un polissage UPC (Ultra Physical Contact) ou APC (Polissage oblique à 8 degrès). Le polissage PC qui est indiqué sur certains produits de notre catalogue, n'est plus d'actualité, tout est fait en UPC qui est une version améliorée du polissage PC.

Chaque connecteur est testé et fourni avec une fiche de test. Nous garantissons une perte d'insertion inférieure à 0,3 dB (la perte de puissance optique engendrée par la connectique, mais en moyenne on est généralement inférieur à 0,15dB) et une perte de retour typique de 50dB (60 dB sur les connecteurs APC).

Nous proposons une offre de produits sur commande non présentés sur le site au moment où nous écrivons ces lignes qui possèdent un numéro de série pour une tracabilité optimale (Nous consulter).

Scindex ou Duplex ? Les jarretières que nous présentons sont dites scindex, c'est à dire que les connecteurs ne sont pas accolés, ce qui permet de les connecter en câblage droit ou croisé sur site. Sur demande nous livrons du Duplex, dans ce cas les connecteurs sont solidarisés (LC, SC, ou E2000) et câblés en croisé.

Des longueurs standard allant de 50cm à 50m sont généralement tenues en stock mais toute longueur est possible sur demande.

Enfin, pour les jarretières simplex monofibre, la fabrication est faite sur demande mais nous tenons en stock les jarretières opérateurs Free, Orange, SFR ou Bouygues Télécom (G657/A1 de couleur blanche).

Reseaudirect, partenaire de Patchsee, marque de 3PDesign, fabricant français de cordons RJ45 intelligents à repérage lumineux annonce la mise en place d'une nouvelle grille tarifaire applicable au 1er janvier 2023.

Pour valoriser au mieux cette offre, nous proposons une tarification attractive que vous pouvez consulter ci-dessous :

Gamme Patchsee chez Reseaudirect

Nous vous rappelons qu'il est possible de demander une livraison gratuite d'un kit de test en cliquant sur le lien ci-dessous :

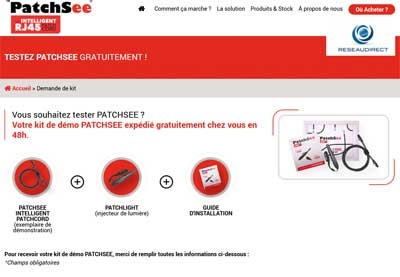

Demander un Kit de test Patchsee gratuit

Mais bien-sûr, n'hésitez pas à revenir vers nous pour avoir un chiffrage sur mesure dans le cadre de votre projet.

Vous pouvez aussi nous joindre au 05 61 24 99 24.

La centrale de monitoring IP SP1-Plus se présente sous la forme d'un boitier compact avec fixations à vis ou rail DIN 35mm équipé en standard d'un capteur de température fixé sur un câble de 1,5 mètres, d'un port I/O contact sec et d'un port RJ45 libre qui peut recevoir la large famille de capteurs intelligents du fabricant.

Le boitier SP1+ est la solution parfaite pour monitorer de A à Z une baie informatique. Différentes solutions, dont certains kits sont proposés par Reseaudirect pour répondre graduellement aux besoins de monitorage d'une baie informatique ou d'une baie serveur.

Le modèle SP1+, lancé au prix de 245 €HT permet de superviser la température de votre baie, associé à un détecteur d'ouverture de porte par le biais du contact sec, il détecte l'ouverture/fermeture de celle-ci. Le port de libre permet d'ajouter une large gamme de capteurs déportables par le biais d'une liaison câblée RJ45 ( Température, humidité, détection de fumée, flux d'air, eau, détection de passage, thermocouple, sirène avec plot lumineux, détection de vibration, écran d'affichage LCD, adaptateur modbus, détection de niveau dans un réservoir, détection de courant électrique-ampèremètre, de voltage, monitoring de puissance...)

Le modèle SP1+POE reprend les fonctionnalités du modèle SP1+ mais il intègre un mode d'alimentation POE (Power Over ethernet). Alimenté à partir d'un injecteur POE (voir notre bundle SP1+POE-KIT), ou à partir d'un commutateur POE Ethernet, il peut être déporté sur votre système de câblage pour être installé dans une baie ou un coffret de brassage secondaire, dans un entrepôt ou un stock. Le SP1+POE est proposé à 245€HT (livré sans alimentation électrique), le kit SP1+POE-KIT est proposé à 269€HT. L'alimentation électrique AKCP 220V/5,5VDC 3,3A optionnelle 5AVAC3USB est proposée à 39€HT.

Les modèles SP1+THMS et SP1+CTHMS permettrent d'ajouter à partir du port capteur libre une grappe de capteurs de température en série pour monitorer une baie en partie haute, au milieu et en partie basse. Le modèle SP1+THMS offre 3 capteurs de températures en série pour 3 points de capture et un capteur d'hygrométrie, le modèle SP1+CTHMS offre une grappe de 6 capteurs de température en série qui permettent de mesurer 3 températures en face avant et 3 températures en face arrière ce qui permet d'établir une carte différentielle des températures. Ces capteurs permettent d'établir une carte thermique de la baie informatique (CTHMS signifie Cabinet Thermal map Sensor). Le premier bundle est proposé à 330€HT et le second à 465€HT.

Le dernier modèle présenté est le SP1+CMB. Il reprend les fonctionnalités du modèle SP1+CTHMS mais grâce à l'ajout d'un splitter de connexion, un nouveau capteur est ajouté, c'est le CCM, capteur de mesure de courant électrique ou ampèremètre sans contact (Contactless Current Meter). Il est proposé à 580€ HT.

Avec cet ensemble de produits, AKCP présente une solution compacte et aisée à mettre en production.

Côté logiciel, on retrouve sur ce mini-boitier toutes les fonctionnalités de la famille sensoprobe+, à commencer par le management graphique par navigateur web doublé d'un accès de 1 an au management intégré sur le cloud d'AKCP.

C'est celui qui est maintenant sytématiquement utilisé pour les raccordements de votre fibre opérateur sur le boitier de terminaison (prise murale optique 1,2 ou 4 positions).

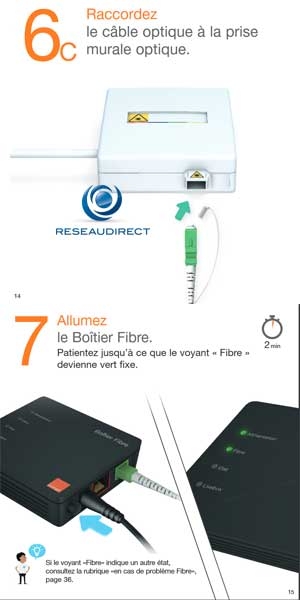

Vous pouvez-jeter un oeil à la documentation d'installation du boitier Fibre optique Orange qui est claire et explicite (en cliquant sur l'image ci-dessous).

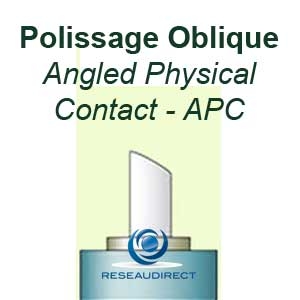

C'est donc un connecteur très répandu que l'on doit distinguer de la version standard dite SC-PC ou SC-UPC. APC signifie Angled Physical Contact, soit contact physique angulaire ou oblique, voir ci-dessous :

Les connecteurs SC-PC ou SC-UPC sont de couleur beige lorsqu'il sont utilisés sur des jarretières fibre optique ou des installations de câblage multimodes (Fibres OM1 62.5/125 ou fibre OM2 OM3 OM4 OM5 50/125) et de couleur bleue pour des installations monomode 9/125.

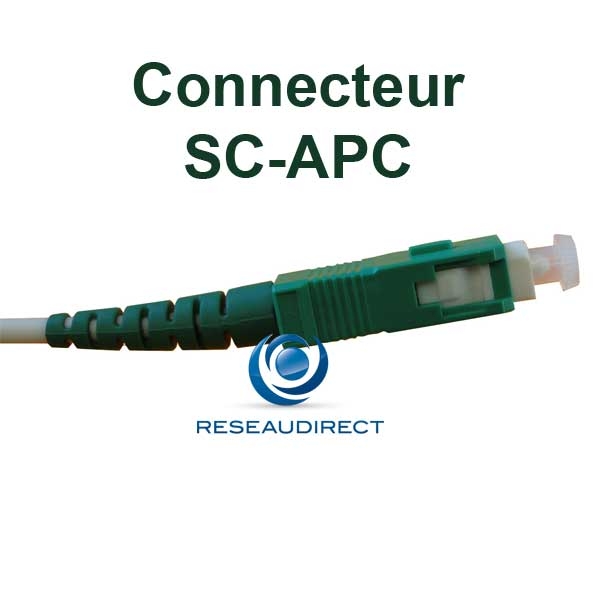

Le connecteur SC-APC a été normalisé pour les installations FTTH (Fiber to the Home) car il est facile à monter, facile à utiliser et très performant.

Les installations FTTH se font toujours en fibre monomode, il n'est donc pas possible d'utiliser des connecteurs de couleur beige sur l'arrivée optique de votre maison ou de votre entreprise.

Il comprend une ferrule d'un diamètre de 2.5mm (la partie blanche au centre du connecteur) qui doit être en céramique.

C'est à l'intérieur de celle-ci, au centre que la fibre d'un diamètre nu de 125 micro-mètre est positionnée, collée et polie.

Le polissage qui est à plat sur les connecteurs standard est réalisé en oblique sur les connecteurs APC.

Sans rentrer dans la technique, ce connecteur mis en face d'un autre connecteur du même type soit par le biais d'une traversée optique SC/APC femelle-femelle, soit, par exemple, en connexion directe sur un boitier convertisseur Orange, permet d'avoir une perte de lumière très limitée dans cette connexion et de présenter des performances maximales.

Attention à ne pas connecter des connecteurs PC ou UPC de couleur bleue en face de connecteurs APC de couleur verte.

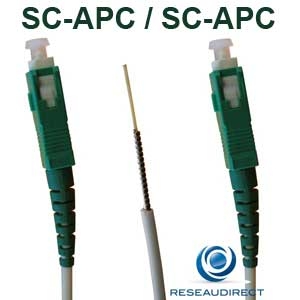

Il y a aujourd'hui deux types de jarretières fibre optique monofibre pour raccorder votre box optique ou votre boitier optique à la prise murale : des jarretières avec un connecteur SC-APC à chaque extrémité (pour les opérateurs Orange, Bouygues Télecom et SFP par exemple) et des jarretières avec un connecteur SC-APC à une extrêmité et un connecteur SC-PC ou SC-UPC à l'autre extrêmité (généralement pour l'opérateur Free), voir photos ci-dessous :

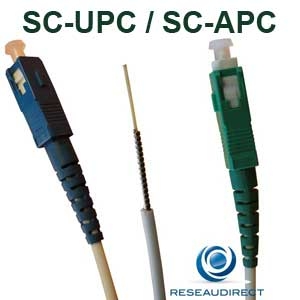

Variante Free ci-dessous :

Vous pouvez aussi jeter un oeil à l'ensemble du catalogue PATCHSEE.
