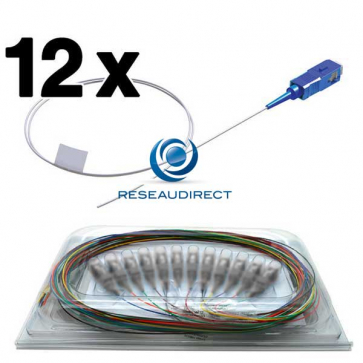

Netkea NTK09SCUPGT1x5-12 Pigtails OS2 SC/UPC fibre optique monomode 9/125 900 microns Lg = 1,5 mètre 12 pièces

Evaluez ce produit

Notre avis

Disponibilité: En stock

Réf Produit : FBR09SCUPGT1x5-12
Référence Constructeur : FBR09SCUPGT1x5-12
Garantie 1 an

Besoin d'un conseil, Tel : 05 61 24 99 24

Points forts du produit :

  • + 1 : Pigtail SC/UPC
  • + 2 : Perte max de 0.25 dB
  • + 3 : Réflectance > 55dB
  • + 4 : 12 couleurs
  • + 5 : Livrés en blister

Descriptif

Détails

Les Pigtails SC/UPC hautes performances Netkea 9/125 au standard OS1-OS2 sont des câbles optiques mono-fibres (simplex) de 1 mm de diamètre (900microns) pré-connectorisés en atelier.

Les pigtails sont livrés en kit de 12 pièces. Les 12 câbles monomodes 1 mm ont chacun une couleur différente pour être facilement repérés lors de la mise en cassette de lovage et lors de l'épissurage. Ces codes de couleurs sont conformes au standard IEC.

Les connecteurs de type UPC ou PC sont des connecteurs à polissage standard à plat. Ils sont moins précis et donc moins performants que les connecteurs à polissage oblique de type APC ou VFO-FR. Les connecteurs PC monomodes tels que SC-PC, LC-PC ou E2000-APC sont identifiables par leur couleur bleue.

Nos pigtails optiques sont testées à 100 % , et livrés avec une fiche de test reprenant les mesures des 12 pigtails. Ce fabrications correspondent à un niveau de qualité Premium avec une valeur maximale de perte d'insertion de 0.25 dB et une réflectance supérieure à 65dB pour les modèles APC et 55dB pour les modèles UPC.

Les paquets de 12 pigtails sont livrés sous blisters, ils offrent une meilleure protection lors de l'emballage et ils évitent de mélanger les couleurs en vrac. Enfin, les fibres 1mm sont prévues pour faciliter le dénudage et diminuer le temps de raccordement.

Les fibres OS1 9/125 conformes au standard ITU-T G652 sont des fibres optiques hautes performances destinées à des liaisons longues ( jusqu'à plusieurs dizaines de kilomètres sans répéteur). Elles supportent une atténuation de 0.4 dB/km à 1310nm et à 1550 nm.

NB : Remises sur quantités.

Caractéristiques techniques

Additional Information

Réf Fabricant NTK09SCUPGT1x5-12
Poids 0.0300
Disponibilité 2-3 jours
Longueur du cordon 1,5 mètre
Type de fibre Monomode OS1/2
Type de gaine Pigtail
Type de Câble non applicable
Structure du câble non applicable
Retardant LSZH oui
Connecteur(s) Côté A 1 x SC/UPC
Connecteur(s) cote B NU
Connecteurs DUPLEX non
Repérage côté A non applicable
Repérage côté B non applicable
Machon de repérage oui
Nombre de fibres non applicable
Structure de la fibre non applicable
Spécifications ITU non applicable
Compatbilité ITU non applicable
Diamètre du brin non applicable
Application non applicable
Perte d'insertion du connecteur 0.25 dB
Return Loss non applicable
Réflectance >55 dB
Affaiblissement câble à 850nm non applicable
Affaiblissement câble à 1300nm 0,4 dB/km
Affaiblissement câble à 1550nm 0,4 dB/km
Bande passante modale à 850nm non applicable
Bande passante modale à 1300nm non applicable
Bande passante modale à 1550nm non applicable
Température de fonctionnement -20 à +60°C

Vos commentaires

Écrivez votre propre avis

Seuls les utilisateurs qui se sont identifiés peuvent faire partager leurs remarques. Veillez vous identifier ou vous enregistrer

Le commentaire de Reseaudirect

Les pigtails UPC ou PC Netkea sont des pigtails de grande qualité, testés à 100% et certifiés. Les valeurs des mesures constatéées, notamment pour l'affiblissement sont généralement bien inférieures à 0,25dB. Ces pigtails sont montés dans des usines automatisées, ce qui permet d'avoir une bonne répétabilité sur la qualité d'assemblage.

La réflectance sur les modèles UPC est supérieure à 55 dB. La Réflectance est la mesure de la quantité de lumière incidente qui est réfléchie en arrière (et perdue) vers la source lumineuse au point de connexion optique.

La réflectance est donnée comme étant le pourcentage d'intensité lumineuse réfléchie par rapport à l'intensité lumimeuse adjacente. Elle s'exprime en dB, plus sa valeur est élévée meilleur le connecteur optique est.

Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.

N'hésitez pas à nous consulter si vous avez besoin d'une plus grande quantité de pigtails ou d'accessoires optiques. Le prix que nous mentionnons pour 12 pièces peut largement être amélioré si vous avez besoin de 100 pièces ou plus.
