x Allied Telesis AT-FS238B/1-60 Bridge WDM BIDI Ethernet Rj45 - Fibre monomode 100FX RX-1310nm TX-1550nm 1xSC 15Km Obsolète

Evaluez ce produit

Notre avis

Disponibilité: Nous consulter

Réf Produit : ALLAT-FS238B/1
Référence Constructeur : ALLAT-FS238B/1
Garantie 1 an
Besoin d'un conseil, Tel : 05 61 24 99 24

Points forts du produit :

  • + 1 : Fibre 100baseFX
  • + 2 : Portée 15 km
  • + 3 : Bidi WDM 1xSC
  • + 4 : RX=1310/TX=1550nm
  • + 5 : Smart Missing Link

Descriptif

Détails

Les bridges ou convertisseurs de média de la série Allied Telesis AT-FS238A/B sont des commutateurs ethernet 2 ports qui gèrent en même temps deux vitesses 10 Mbs (10 baseT) et 100 Mbs (100 baseT) sur le port RJ45 et une vitesse de 100 Mbs sur le port optique.

La particularité de ce convertisseur est d'émettre et de recevoir sur la même fibre optique. La transmission est BIDIrectionnelle. Il ne dispose donc que d'un seul connecteur SC. Les deux bandes de fréquences utilisées sont 1310nm et 1550nm.

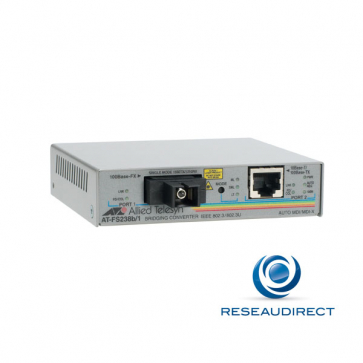

Le modèle AT-FS238 est présenté dans un boitier métallique compact classique, il dispose de deux connecteurs optiques de SC Push-pull avec détrompeur ( SC Duplex ).

La portée est de 15 km sur une fibre optique 09/125 OS1/OS2. Le boitier supporte le full Duplex et la fonction MDI/MDIX ( Croise / Décroise les câbles RJ45 )

La fonction lien manquant intelligente (Smart Missing Link) prévient le côté distant d'une rupture de connexion. La fonction test de lien (Link test) permet de valider l'intégrité d'un lien de bout en bout et déliminer la possibilité d'une panne provenenant du média optique.

Le convertisseur a un comportement neutre par rapport aux trames Ethernet qui le traverse, il est transparent aux paquets IEEE 802.1Q.

Attention : la taille de trame maximale supportée est de 1532 octets (standard Ethernet). Les jumboframes de 9000 octets ne sont donc pas supportées.

Caractéristiques techniques

Additional Information

Réf Fabricant AT-FS238B/1-60
Poids 0.2940
Disponibilité Sur commande
Type de fibre Monomode OS1/2
Longueur Max Fibre 15 km
Connecteur FO Non
Power Over Ethernet NON
Power Over Ethernet Non
Type de Câble CAT5/CAT6/CAT6A
Connecteur(s) Côté A 1 x SC/PC
Connecteur(s) cote B RJ45 Femelle
Protocole Côté A 10BaseT/100baseT
Protocole Côté B 100baseFx
Type Alimentation Non
Puissance de sortie (dBm) -15 (Min), -11(Moy), -8 (Max)
Sensibilité en réception (dBm) -30 (Min), ND(Typ), -7.5 (Sat)
Budget optique en dB 6dB
Indicateurs Non
DIP-switches Non
Longueur d'onde émission 1550 nm
Longueur d'onde réception 1310 nm
Round Trip Delay 0.4 µs
Température de fonctionnement 0 à +40°C
Température de Stockage -20 à +80°C
Humidité relative 5 à 95%
Dimensions 10.5 x 9.5 x 2.5
Conformité EMC FCC Class B
Conformité Sécurité UL-Cul, CSA/CSA, NRTL, TUV, CE

Vos commentaires

Écrivez votre propre avis

Seuls les utilisateurs qui se sont identifiés peuvent faire partager leurs remarques. Veillez vous identifier ou vous enregistrer

Le commentaire de Reseaudirect

Les convertisseurs-switches AT-FS238A/B sont des bridges, c'est-à-dire des commutateurs avec un port cuivre et un port fibre WDM Bidirectionel, c'est-à-dire que l'émission et la réception se font sur la même fibre optique dans deux bandes de fréquences distinctes (1310nm et 1550nm).

Le point fort de ces produits non pilotables est la grande variété de fonctionnalités qui peuvent être contrôllées par les DIP-switches externes. On peut sélectionner pas mal de paramètres liés notamment à la vitesse, à la taille des paquets et au half/full duplex.

C'est le convertisseur non manageable le plus complet de notre catalogue. Leur fonction de gestion des liens optiques rompus (Smart Missing Link) est performante.

N'hésitez pas à nous consulter pour un chiffrage en quantité ou pour un conseil.
