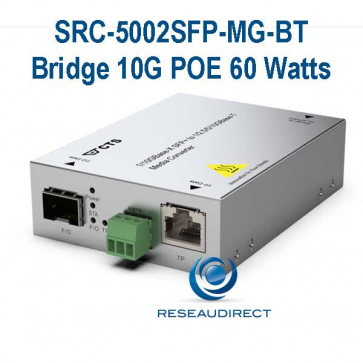

CTS SRC-5002SFP-MG-BT Convertisseur POE 60 Watts durci -20 à 60°C IEEE 802.3af/at/bt alimentation 48-57 VDC multi-gigabit RJ45 100M 1G 2.5G 5G 10Gbase-T vers SFP+ 1G / 10GBase-X (25/8=)
Présentation du produit :
Le convertisseur multi-vitesses CTS SRC-5002SFP-MG est un convertisseur de média de niveau 2 conçu pour vous fournir une connectivité transparente entre un réseau 10 Gigabit et des équipements terminaux multi-gigabit 5 vitesses sans configuration particulière.
Il est conçu pour fonctionner dans un environnement industriel moyennement contraignant car il supporte des températures étendues allant de -20 à 60°Celsius.
Il est livré avec une fixation rail DIN et un connecteur d'alimentation continu compatible avec une plage d'alimentation allant de 48 à 57 VDC consommant jusqu'à 108 Watts de puissance.
=> Cette variante POE offre une puissance conforme 802.3 at et bt allant jusqu'à 60 Watts avec une fonction PSE Auto-Power Off (Déconnexion de l'alimentation POE sur le port RJ45 en cas de rupture ou de coupure du lien fibre).
Le SRC-5002SFP-MG-BT est équipé d'un bornier d'alarme à 3 broches qui fournit des notifications instantanées en cas de défaillance de la liaison. Prend en charge les configurations normalement ouvertes (NO) et normalement fermées (NF), il permet une intégration flexible avec les systèmes de surveillance externes.
Ce modèle inclut un port bi-vitesse 10G / 1GBase-X SFP+ et un port RJ 45 femelle multi-vitesses 10G 5G 2,5G 1G et 100MBase-T, ce qui lui offre une compatibilité remarquablement étendue avec un large spectre de matériels réseaux et d'équipements terminaux.
C'est probablement le boitier le plus ployvalent du marché car toutes les vitesses cuivre sont acceptées sur une liaison standardisée à 10 gigabit (avec une vitesse de repli de 1 Gbps).
Une mise en service facile et efficace :
Le convertisseur SRC-5002SFP-MG-BT est équipé d'un jeu d'indicateurs LED qui permettent un examen en temps réel du statut du boitier, mais aussi d'options telles que vitesse du port, alarme sur le lien optique et l'état du transfert des données.
Application types :
En addition à sa grande variété d'options Ethernet le convertisseur SRC-5002SFP-MG-BT peut traiter un volume important de transmission de données avec une topologie sécurisée. Merci à son moteur interne d'une capacité de traitement de 40 Gbps (40 gigabits par seconde, ce qui est considérable pour un simple convertisseur équipé de deux ports). Merci au support des trames géantes de 9000 octets et aux capacités d'auto-négociation des vitesses sur son port Ethernet.
Ce matériel est parfait pour convertir une infrastructure de réseau 10 Gigabit fibre vers des réseaux multi-gigabit, y compris pour les centres de données ou les backbones d'entreprises et de campus.
De nombreuses options de fixation :
Concernant l'installation physique du produit, ce modèle permet une flexibilité totale en offrant en option une fixation murale, une fixation rail DIN avec deux points de fixations possibles sur le boitier, ainsi qu'un montage sur une surface métallique grâce à une plaque aimantée très puissante. Cette dernière option permet de l'installer de façon souple et pérenne dans une baie réseau critique sans perturber son fonctionnement existant.
Points forts de notre offre :
=> Mise en service sans configuration : l'installation rapide et intuitive ne nécessite pas de configuration complexe ou de paramétrage logiciel du matériel.
=> Applications flexibles : grâce au support de l'Ethernet fibre10G/1G et du Multi-Gigabit (10G/5G/2.5G/1G/100M) cuivre RJ45
En embarquant un port SFP+ bi-vitesse 10 Gigabit/s et 1Gigabit/s ainsi qu'un port cuivre RJ-45 acceptant 5 vitesses différentes (10G/5G/2.5G/1G/100M), il est particulièrement adapté à la conversion de média et de vitesses pour les réseaux fibre optique haute-vitesse et les divers équipements multi-gigabit sans configuration, ce qui convient aux infrastructures modernes telles qu réseaux d'entreprise ou centres de données.
=> Détection de vitesse automatique : les vitesses cuivre et fibre sont ajustées automatiquement en fonction des matériels connectés. Cela assure une vitesse optimale pour tous les cas de figure (100M, 1G, 2.5G, 5G, or 10G)
=> Diodes de données : votre assurance pour la Cyber Securité
La diode de données intégrée dans ce modèle garantit un flux de données unidirectionnel ne permettant aux paquets de données que d'être transférés dans une seule direction.
Celà empêche toute possibilité de fuite de données par un utilisateur non autorisé en bloquant les canaux de communication en retour.
Cela apporte un plus pour sécuriser les informations sensibles et les systèmes critiques. Cependant, les utilisateurs peuvent paramétrer la direction du transfert de données pour les adapter à leurs besoins spécifiques.
=> De nombreuses options d'installation :
Pour être tout-à-fait adapté aux différents environnements, le mini-commutateur supporte 5 modes d'installations différents :
- Montage mural classique à plat
- Montage sur rail DIN 35mm à plat
- Montage sur rail DIN sur la tranche du convertisseur
- Montage mural réduit (fixation sur la tranche du convertisseur)
- Puissante fixation magnétique (sur votre micro-ordinateurs ou sur le côté d'un coffret informatique par exemple)
=> Spécifications techniques :
Interfaces :
* Port RJ-45, support des 5 vitesses 10 Gigabit/s, 5 Gigabit/s, 2.5 Gigabit/s,1 Gigabit/s, 100 Mégabits/s.
* Port Fibre SFP+ bi-vitesse 1 Gbps et 10 Gbps
Standard supportés :
* IEEE 802.3an 10GBase-T
* IEEE 802.3ae 10GBase-R
* IEEE 802.3bz 2.5G/5GBase-T (NBase-T)
* IEEE 802.3ab 1000Base-T
* IEEE 802.3z 1000Base-X
* IEEE 802.3u 100Base-TX/FX
* IEEE 802.3x flow control
Spécifications matérielles :
* MAC Address Table: 4K
* Capacité de commutation non bloquante : 40 Gbps
* Débit avec des trames de 64 octets : 29.76 Millions de paquets par seconde
* Trames jumbo : jusqu'à 16 Kilo-octets
* Tampon de paquets : 8 Mégabit
* Mécanisme de commutation de type stockage et renvoi des données (pontage/commutation)
* Fonction de décroisement automatique de type MDI/MDI-X sur le port cuivre RJ45
* Auto-Négotiation des vitesses sur le port RJ45 cuivre à paires torsadées
* Mode opératoire demi ou plein Duplex
Vitesses de filtrage et de transmission :
* 10 Gigabit : 14,880,000 / 14,880,000 paquets par seconde
* 5 Gigabit : 7,440,000 7,440,000 paquets par seconde
* 2.5 Gigabit : 3,720,000 / 3,720,000 paquets par seconde
* 1 Gigabit : 1,488,000 / 1,488,000 paquets par seconde
* 100 Mégabit: 148,800 / 148,800 paquets par seconde
Diodes électro-luminescentes :
* Alimentation, statut,
* Lien paire torsadées : Activité, vitesse
* Lien fibre optique : Activité, vitesse
Mini-contacteur manuel (DIP) :
* Vitesses maximale du port paires torsadéee jusqu'à 2.5,5G et 10 Gbps
* Mode automatique ou forcé pour le port fibre optique
* Vitesses du port fibre optique de 1Gbps ou 10Gbps
* Activation / désactivation de la fonction alarme de lien (Link Alarm)
* Activation déscativation de la fonction Diode de Données
* Direction de la Diode de données
* Blocage de la direction RJ45 vers Fibre optique
* Blocage de la direction Fibre optique vers RJ45
Méthode d'installation :
* Montage mural classique à plat
* Montage sur rail DIN 35mm à plat
* Montage sur rail DIN sur la tranche du convertisseur
* Montage mural réduit (fixation sur la tranche du convertisseur)
* Puissante fixation magnétique
Caractéristiques d'alimentation électrique :
* Alimentation du boitier : 12 Vots continus sur bornier
* Consommation éléctrique maximale de 6.4 Watts (27.3 BTU/h, ou British Thermal Unit par heure)
Conditions environmentales :
* Fonctionnement : de -20˚ degrès Celsius à 60˚degrès Celsius
* Stockage : de - 30˚ degrès Celsius à 70˚degrès Celsius
* Humidité : de 5 % à 90% RH, Non-Condensé
Dimensions et Poids :
* Taille : 71 x 94 x 26 mm (Largeur x Profondeur x Hauteur)
* Poids : 230 grammes
* Matériau du boitier : Aluminum (Face supérieure, boitier), acier (face inférieure, support de la carte électronique)
Standard et Certifications :
CE/FCC Classe A :
Sécurité : EN / IEC 62368-1
* Compatibilités Electro-Magnétiques : EN 55032 / EN 55035
* Décharges Electro-Magnétiques : Décharge par l'Air : plus ou moins 8 kVolts, Décharge par Contact : plus ou moins 4kVolts
EFT (Transitoires Electriques Rapides ou Electrical Fast Transient)
* Entrée courant alternatif : plus ou moins 1kVolts
* Signal (RJ-45): plus ou moins 0.5 kVolts
Protection contre les surtensions
* Entrée courant alternatif : plus ou moins 2kVolts
* Signal (RJ-45): plus ou moins 1 kVolts
Conformités : VCCI (Japon) / UKCA (Royaume-Uni, UK Conformity Assessed) / RCM (Standard IRCC, Maintenance Centrée sur la Fiabilité)
Conforme RoHS 2.0
