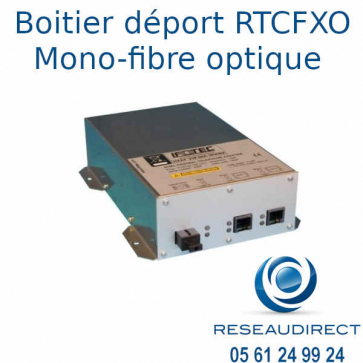

IFOTEC HXAF 338 06A-2PABX boitier de déport de deux ports téléphones PABX RTC FXO sur une fibre optique SIMPLEX Multimode (5km) ou monomode (40km) Alim 9-36 VDC (26/8)

IFOTEC HXAF 338 06A-2PABX boitier de déport de deux ports RTC FXO sur une fibre optique SIMPLEX Multimode (5km) ou monomode (40km) Alim 9-36 VDC  (26/8)

Description :

L’ensemble émetteur récepteur permet de déporter deux lignes téléphoniques analogiques RTC sur une fibre optique.

Ces équipements sont parfaitement adaptés pour :

=> Les réseaux autoroutiers

=> Les sites sensibles

=> Les sites industriels

=> Les installations souterraines telles que mines ou grottes


L’interface téléphone est adaptée aux téléphones à numérotation décimale ou DTMF. L’interface PABX fonctionne avec des commutateurs PABX d’impédance 600 Ohms. Les indicateurs de fonctionnement permettent un diagnostic rapide.

Ces équipements sont disponibles en boîtier individuel ou en cassette Europe (7 TE) intégrable dans un rack 19 ‘’ 3 U

Fonctionnalités :

=> Déport de lignes du Réseau Téléphonique Commuté (RTC) sur fibres optiques, même en milieu électroniquement perturbé, jusqu'à 40 km.

Points Clé :

=> Point à point sur fibre optique pour lignes téléphoniques
=> Fonctieonne sur 1 seule fibre optique (Simplex) monomode jusqu’à 40 km ou multimode jusqu’à 5 km. Pour des distances plus importantes, nous consulter svp.
=> Transparent aux services d’identification
=> Fixation sur Rail DIN (En option)
=> Lieu de production et S.A.V : Voiron (France)
=> Garantie des produits : 3 ans

Caractéristiques des signaux :

Signaux Téléphoniques :

Impédance : 600 Ω
Nombre de lignes téléphoniques : 2 lignes RTC

Normes réseau téléphonique commuté :

Niveaux d'entrée et sortie :
Courant de ligne :24 mA
Tension de ligne à vide :40 Volts
Sonnerie : 50Hz, >50Veff

Caractéristiques optiques :

Fibre (μm) Budget optique (dB) Distance * (km) :
=> Multimode (62.5/125) 19 dB 5 km**
=> Monomode (9/125) 19 dB 40 km

NB : * Les distances sont données à titre indicatif et varient en fonction du type de fibre et du réseau. Elles peuvent être limitées par la bande passante. Pour une fibre 50/125 μm, retirer 4 dB du budget optique.
** testé sur fibre OM3.

Indicateurs de fonctionnement :

=> Emission laser
=> Décroché
=> Sonnerie
=> Transmission optique

Connectique & alimentation :

Connecteur optique : SC/PC
Connecteur alimentation : bornier à vis débrochable
Connecteur téléphonique : RJ 11
Tension d’alimentation : 9 à 36 VDC
Consommation : 500mA @12 VDC
Alimentation en 230 VAC : Convertisseur 230 VAC-12 VDC

Réf. : FCAS 210 100
Boîtier Environnement
Boîtier individuel (L x l x h) : 167 x 125 x 45 mm
Montage en Rail DIN : kit de fixation réf. KIT-RD-003
Cassette Europe : 7 TE

Température en utilisation :
- Boîtier : - 10 ; + 60°C
- Cassette 7 TE : -10 ; + 50°C (+ 60°C sous conditions)
Température en stockage : - 40 ; + 85°C
Humidité relative : 0 à 85 % (non condensé)
Option tropicalisation : 0 à 95%. Rajouter le suffixe -C en fin de codification

NB : Par convention, le modèle téléphone correspond au modèle FXS et le modèle PABX corespond au modèle FXO.
