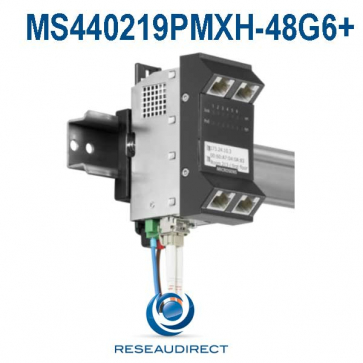

Les mini-commutateurs durci ultra-compact Microsens MS440207PMXH-48G6+ (modèle avec positionnement horizontal et 2 SFP), MS440217PMXH-48G6+ (vertical, 2SFP), MS440217PMXH-48G6+ (horizontal et 1 SFP) et MS440219PMXH-48G6+ (horizontal et 1SFP) sont de puissants switches industriels Full Gigabit Ethernet administrables autonomes en boitier métallique avec fixation sur rail DIN 35mm.
Ils sont particulièrement adaptés à l'alimentation de points d'accès sans fil POE ou POE+ en environnement industriel, de caméras IP et dans le cadre d'un bâtiment automatisé.
Ils sont équipés d'une fixation sur rail DIN 35mm mais leur format compact 45x45 leur permet d'être intégrés dans des goulottes standard. C'est un plus pour un déploiement simplifié même en milieu industriel.
Ils supportent la fonction Power-over-Ethernet+ ou POE+) et délivrent une puissance cumulée de 80 Watts sur 4 ports RJ45 (soit 4 ports en 15.4 watts, soit deux ports en 30 watts POE+ 802.3at).
Les fonctionnalités logicielles sont extrêmement complètes et les modèles avec deux ports SFP acceptent une configuration en anneau redondant (Ring actif).
En termes de connectique, ces matériels bien que très compacts présentent un grande variété de ports :
=> 4 ports fixes cuivre RJ45 10/100/1000 Mbs 15 ou 30 Watts(PSE),
=> 1 port RJ45 10/100/1000 Mbs 30 Watts(PD) sur modèle 1 SFP,
=> 1 port avec interface série RS232,
=> 1 ou 2 ports SFP 100 BaseX/1000BaseX avec possibilité de Ring optique,
=> un slot pour connexion USB,
=> un slot pour Carte mémoire SD,
=> une alimentation 48 volts continus.
Pour la mise en anneau sécurisé, la technologie développée par Microsens garantit un temps de récupération ou de cicatrisation inférieur à 20 ms. L'anneau améliore la fiabilité du système car la rupture d'un lien optique ou d'une connexion n'interrompt pas le fonctionnement de la chaîne de switches en service.
Ces boitiers embarquent un firmware de niveau 2+ (L2+) moderne et puissant. Ils intègrent des fonctions de gestion de réseau intelligentes (voir fiche produit).
Caractéristiques techniques
Additional Information
| Réf Fabricant |
MS440219PMXH-48G6+ |
| Poids |
0.4000 |
| Disponibilité |
Sur commande |
| Technologie |
Non |
| Management |
oui |
| CLI |
oui |
| SNMP |
oui |
| Routage |
Non |
| Montage |
Rail DIN |
| MTBF |
100000 Heures |
| Ports cuivre |
5xRJ45 1Gx1000BT |
| Empilable |
Non |
| Fond de panier |
Non |
| Ports Fibre |
1 x SFP |
| Protocole cuivre |
100BT 1000BT |
| Protocole Fibre |
100-x 1000-x |
| Contacts Alarme |
non |
| Alimentation |
TB |
| Type Alimentation |
Externe 48VDC |
| Power Over Ethernet |
Budget 80 Watts |
| DIP-switches |
non |
| Indicateurs |
oui |
| Température de fonctionnement |
-25 à +65°C |
| Température de Stockage |
-25 à +85°C |
| Humidité relative |
5 à 95% |
| Dimensions |
90 mm x 78.2 mm x 53.7 mm |
| Conformité EMC |
Voir pdf |
| Conformité Sécurité |
Voir pdf |
Vos commentaires
Le commentaire de Reseaudirect
Les commutateurs Microsens MS440207PMXH-48G6+ (modèle avec positionnement horizontal et 2 SFP), MS440217PMXH-48G6+ (vertical, 2SFP), MS440217PMXH-48G6+ (horizontal et 1 SFP) et MS440219PMXH-48G6+ (horizontal et 1SFP) sont des OVNIs dans le monde du réseau industriel car leur look diffère grandement des classiques boitiers rail DIN des autres fabricants.
Leur format 45x45 vient des modèles bureautiques insérables dans des goulottes 45x45 qui ont permis à Microsens de réaliser de belles installations de bâtiments intelligents.
Ces variantes ont été durcies pour supporter une plage de température adaptée au monde industriel et ces des matériels full gigabit POE+ ont une liste de fonctionnaliées impressionantes avec des options d'administration avancées.
Deux types de produits existent, ceux dits "horizontaux", classiques pour du rail DIn en coffret et les modèles "verticaux" qui peuvent prendre place dans des poteaux/pylones de caméras IP. Microsens a d'ailleur développé un kit compact (ref MS711000-230NT48) qui permet d'intégrer un switch une alimentation et un mini-boitier fibre dans un boitier IP67 réellement compact.
Ce produit complet est assez bien placé en terme de prix par rapport à ses concurents directs dans le haut-de-gamme (Moxa, Belden-Hirschmann et RuggedCom).
NB: on ne peut pas tout avoir, seule une entrée d'alimentation est disponible pour ces matériels, donc pas de redondance de ce côté là. Des versions non POE existent avec des entrée 220 Volts VAC, ce sont les modèles MS440217MXH-48G6+ (horizontal, 220V et 1 SFP) et MS440219MXH-48G6+ (horizontal, 220V et 1SFP).
N'hésitez pas à consulter la fiche Pdf du fabricant et revenir vers nous pour chiffrer votre projet ou pour un conseil sur d'autres variantes.
