Netkea NTK09SC.ST.025 Jarretière fibre optique Bi-Fibre Scindex Monomode 9/125 SC PC - ST Longueur = 25 mètres

Evaluez ce produit

Notre avis

Disponibilité: En stock

Réf Produit : FBR09SC.ST.025
Référence Constructeur : FBR09SC.ST.025
Garantie 1 an

Besoin d'un conseil, Tel : 05 61 24 99 24

Points forts du produit :

  • + 1 : 100 000 jarretières en stock
  • + 2 : Testé à 0.5 dB / connecteur
  • + 3 : Pertes de 0.4dB/km à 1310/1550nm
  • + 4 : Conformes ITU-T G652
  • + 5 : Longueurs de 50 cm à 30m

Descriptif

Détails

Les jarretières fibres optiques haute performances Netkea 9/125 au standard OS1-OS2 sont des cordons optiques bi-fibres de 2.8 mm de diamètre accolées , le câble Scindex peut être facilement séparé en monofibres de 2.8 mm de diamètre.

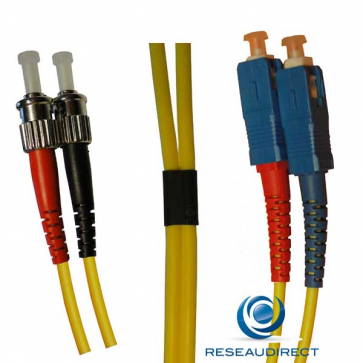

Le câble monomode scindex Bi-fibre 2.8mm est de couleur jaune. Les connecteurs LC-PC/SC-PC/ST-PC recoivent des manchons rouge et bleu pour les distinguer aisément lors du raccordement.

En standard, les fibres ne sont pas accolées ce qui vous permet de les connecter droit ou croisé. Si vous souhaitez que celles-ci soient livrées en mode Duplex dans lequel les deux connecteurs sont solidaires, contactez-nous pour avoir une offre sur mesure.

Sur commande, nous pouvons aussi livrer une variante de jarretières avec un câble plus fin (2 mm de diamètre) qui est intéressant pour son encombrement réduit.

Ces jarretières optiques sont testées à 100 % au dBmètre optique, calibré sur une valeur max de 0.5 dB à 850 nm, en sachet avec fiche de résultats de test individuels. Sur commande, nous pouvons livrer une qualité Premium avec une valeur max de 0.3 dB et fiche de test individuelle ( avec mini de commande et un temps de fabrication de 2 à 3 semaines).

Nos fibres monomode OS2 (9/125) peuvent être équipées d'un surgainage de renfort mécanique de couleur jaune pour les distinguer de l'OM1/OM2 de couleur orange et de la fibre OM3 ou OM4, de couleur mauve-violette.

Les fibres OS1 9/125 conformes au standard ITU-T G652 sont des fibres optiques hautes performances destinées à des liaisons longues ( jusqu'à plusieurs dizaines de kilomètres sans répéteur). Elles supportent une atténuation de 0.4 dB/km à 1310nm et à 1550 nm.

Caractéristiques techniques

Additional Information

Réf Fabricant NTK09SC.ST.025
Poids 0.5200
Disponibilité 2-3 jours
Longueur du cordon 25 mètres
Type de fibre Monomode OS1/2
Type de gaine Scindex
Type de Câble non applicable
Structure du câble non applicable
Retardant LSZH oui
Connecteur(s) Côté A 2 x SC/PC
Connecteur(s) cote B 2 x ST/PC
Connecteurs DUPLEX En option
Repérage côté A non applicable
Repérage côté B non applicable
Machon de repérage oui
Nombre de fibres non applicable
Structure de la fibre non applicable
Spécifications ITU non applicable
Compatbilité ITU non applicable
Diamètre du brin non applicable
Application non applicable
Perte d'insertion du connecteur 0.5 dB
Return Loss non mesuré
Réflectance non applicable
Affaiblissement câble à 850nm non applicable
Affaiblissement câble à 1300nm 0,4 dB/km
Affaiblissement câble à 1550nm 0,4 dB/km
Bande passante modale à 850nm non applicable
Bande passante modale à 1300nm non applicable
Bande passante modale à 1550nm non applicable
Température de fonctionnement non applicable

Vos commentaires

Écrivez votre propre avis

Vous donnez votre avis sur : Netkea NTK09SC.ST.025 Jarretière fibre optique Bi-Fibre Scindex Monomode 9/125 SC PC - ST Longueur = 25 mètres

Quelle note donneriez-vous à ce produit ? *

  1 étoile 2 étoiles 3 étoiles 4 étoiles 5 étoiles
Notes

Le commentaire de Reseaudirect

Les jarretières Netkea NTK09SC.ST.0xx sont des jarretières de qualité fabriquées en Asie et en France (sur demande de longueurs spécifiques) avec des contraintes de qualité strictes. Elles sont testés à 100% par dBmétrie. Un dBmètre est qualibré sur une valeur de 0.5 dB et chaque jarretière qui ne passe pas le test est réjetée. Nous fournissons une fiche de test systématique.

Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.

Deux points sont à retenir pour ce type de fibre optique : L'affaiblissement au kilomètre pour les longueurs d'onde de 1310nm et 1550nm ainsi que le rayon de courbure, défini par le standard ITU G652.

Le standard G657, compatible avec le G652 définit une catégorie de fibres optiques plus souple car elle supportent un rayon de courbure faible sans altérer significativement les performances de la transmission.

L'utilisation d'une fibre avec une gaine extérieure de 2.8 mm même sur de la connectique LC est agréable dans le cadre d'installations de câblage courantes car elles sont sensiblement plus solides que les 2mm. Dans le cadre d'une application en Datacenter où la place coute cher, nous pouvons livrer des jarretières Premium d'un diamètre de 2mm avec une procédure de validation plus stricte (Mesures de l'affaiblissement et du return loss avec fiche de test collée sur le sachet de la jarretière).

N'hésitez pas à nous consulter si vous ne trouvez pas la longueur ou le type de jarretière que vous recherchez.
