Netkea NTK09SCALC.005S Jarretière OS2 SC-APC / LC-PC Bi-fibre optique Scindex 2.8 mm Monomode 9/125 Lg=05 m Surgainée

Evaluez ce produit

Notre avis

Disponibilité: En stock

Réf Produit : FBR09SCALC.005S
Référence Constructeur : FBR09SCALC.005S
48,00 € HT 57,60 € TTC
Garantie 1 an

Besoin d'un conseil, Tel : 05 61 24 99 24

Points forts du produit :

  • + 1 : Surgainée/renforcée
  • + 2 : Tenue mécanique
  • + 3 : Pertes de 0.4dB/km à 1310/1550nm
  • + 4 : Conformes ITU-T G652
  • + 5 : SC-APC/LC-PC

Descriptif

Détails

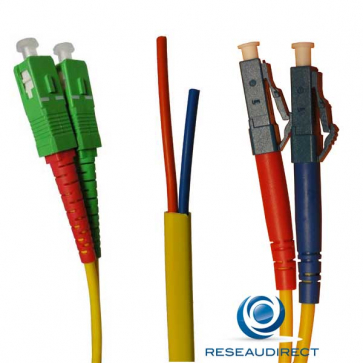

Les jarretières fibres optiques Netkea 9/125 OS2 (Compatibles OS1) sont des cordons optiques bi-fibres de 2.8 mm de diamètre SURGAINES. Le câble surgainé est un câble avec gaine extérieure renforcée qui entoure et protège mécaniquement les monofibres de 2.8 mm de diamètre.

Le câble monomode scindex Bi-fibre 2.8mm est de couleur jaune. Les connecteurs recoivent des manchons de couleur pour les distinguer aisément lors du raccordement.

Les connecteurs de type APC sont des connecteurs à polissage oblique. Ils sont plus précis et donc plus performants que les connecteurs à polissage standard de type PC ou UPC. Les connecteurs APC tels que SC-APC, LC-APC, FC-APC ou E2000-APC sont identifiables par leur couleur verte.

En standard, nos fibres ne sont pas accolées ce qui vous permet de les connecter droit ou croisé.

Ces jarretières optiques sont testées à 100 % au dBmètre optique, calibré sur une valeur max de 0.5 dB à 850 nm, en sachet avec fiche de résultats de test individuels. Sur commande, nous pouvons livrer une qualité Premium avec une valeur max de 0.3 dB et fiche de test individuelle ( avec mini de commande et un temps de fabrication de 2 à 3 semaines).

Les fibres OS1 9/125 conformes au standard ITU-T G652 sont des fibres optiques hautes performances destinées à des liaisons longues ( jusqu'à plusieurs dizaines de kilomètres sans répéteur). Elles supportent une atténuation de 0.4 dB/km à 1310nm et à 1550 nm.

Cette solution est disponible en commande directe ou auprès de nos revendeurs.

Caractéristiques techniques

Additional Information

Réf Fabricant NTK09SCALC.005S
Poids 0.2400
Disponibilité 2-3 jours
Longueur du cordon 5 mètres
Type de fibre Monomode OS1/2
Type de gaine Surgainée
Type de Câble non applicable
Structure du câble non applicable
Retardant LSZH oui
Connecteur(s) Côté A 2 x SC/APC
Connecteur(s) cote B 2 x LC/PC
Connecteurs DUPLEX En option
Repérage côté A non applicable
Repérage côté B non applicable
Machon de repérage oui
Nombre de fibres non applicable
Structure de la fibre non applicable
Spécifications ITU non applicable
Compatbilité ITU non applicable
Diamètre du brin non applicable
Application non applicable
Perte d'insertion du connecteur 0.5 dB
Return Loss non mesuré
Réflectance non applicable
Affaiblissement câble à 850nm non applicable
Affaiblissement câble à 1300nm 0,4 dB/km
Affaiblissement câble à 1550nm 0,4 dB/km
Bande passante modale à 850nm non applicable
Bande passante modale à 1300nm non applicable
Bande passante modale à 1550nm non applicable
Température de fonctionnement non applicable

Vos commentaires

Écrivez votre propre avis

Seuls les utilisateurs qui se sont identifiés peuvent faire partager leurs remarques. Veillez vous identifier ou vous enregistrer

Le commentaire de Reseaudirect

Les jarretières Netkea NTK09SCALC.0xxS sont des jarretières de qualité fabriquées en Asie et en France (si longueurs spécifiques) avec des contraintes de qualité strictes. Elles sont testés à 100% par dBmétrie. Un dBmètre est qualibré sur une valeur de 0.5 dB et chaque jarretière qui ne passe pas le test est réjetée. Nous fournissons une fiche de test systématique.

Le connecteur SC/APC est le connecteur APC le plus répandu, il est entre autres utilisé sur les installations fibre optique dans les datacenter et centraux des opérateurs tels que Orange, Free, SFR ou Coriolis, ou pour les installations et le raccordement chez l'abonné (FTTH ou FTTO).

Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.

Deux points sont à retenir pour ce type de fibre optique : L'affaiblissement au kilomètre pour les longueurs d'onde de 1310nm et 1550nm ainsi que le rayon de courbure, défini par le standard ITU G652.

Le standard G657, compatible avec le G652 définit une catégorie de fibres optiques plus souple car elle supportent un rayon de courbure faible sans altérer significativement les performances de la transmission.

L'utilisation d'une fibre avec une gaine extérieure de 2.8 mm même sur de la connectique LC est agréable dans le cadre d'installations de câblage courantes car elles sont sensiblement plus solides que les 2mm. Dans le cadre d'une application en Datacenter où la place coute cher, nous pouvons livrer des jarretières Premium d'un diamètre de 2mm avec une procédure de validation plus stricte (Mesures de l'affaiblissement et du return loss avec fiche de test collée sur le sachet de la jarretière).

L'utilisation de jarretières optiques surgainées est généralement intéressante pour passer les câbles optiques en faux-planchers de datacenters, entre deux armoires pour éviter les pincements qui pourraient les endommager ou pour tirer des fbres de plusieurs dizaines de mètres entre deux points d'un bâtiment.

Nous pouvons monter en atelier de fibres de plusieurs centaines de mètres et les livrer sous quelques jours.

N'hésitez pas à nous consulter si vous ne trouvez pas la longueur ou le type de jarretière que vous recherchez.
