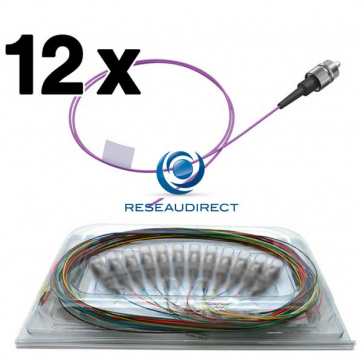

Netkea NTK53FCUPGT1x5-12 Pigtails OM3 FC/UPC fibre optique multimode 50/125 900 microns Lg = 1,5 mètre 12 pièces

Evaluez ce produit

Notre avis

Disponibilité: En stock

Réf Produit : FBR53FCUPGT1x5-12
Référence Constructeur : FBR53FCUPGT1x5-12
Garantie 1 an

Besoin d'un conseil, Tel : 05 61 24 99 24

Points forts du produit :

  • + 1 : Pigtail FC/UPC
  • + 2 : Perte max de 0.25 dB
  • + 3 : Réflectance > 55dB
  • + 4 : 12 couleurs
  • + 5 : Sachets ou blister

Descriptif

Détails

Les Pigtails FC/UPC hautes performances Netkea 50/125 au standard OM3 ou OM4 sont des câbles optiques mono-fibres (simplex) de 1 mm de diamètre (900microns) pré-connectorisés en atelier.

Les pigtails sont livrés en kit de 12 pièces. Les 12 câbles monomodes 1 mm ont chacun une couleur différente pour être facilement repérés lors de la mise en cassette de lovage et lors de l'épissurage. Ces codes de couleurs sont conformes au standard IEC.

Les connecteurs de type UPC ou PC sont des connecteurs à polissage standard à plat. Il n'existe pas de connecteur à polissage oblique de type APC en multimode. Les connecteurs ST,SC,FC et LC multimodes sont de couleur beige.

Nos pigtails optiques sont testées à 100 % , et livrés avec une fiche de test reprenant les mesures des 12 pigtails. Ce fabrications correspondent à un niveau de qualité Premium avec une valeur maximale de perte d'insertion de 0.25 dB et une réflectance supérieure à 65dB pour les modèles APC et 55dB pour les modèles UPC.

Les paquets de 12 pigtails sont livrés sous blisters, ils offrent une meilleure protection lors de l'emballage et ils évitent de mélanger les couleurs en vrac. Enfin, les fibres 1mm sont prévues pour faciliter le dénudage et diminuer le temps de raccordement.

Les fibres OM3 sont des fibres optiques hautes performances car elles supportent une bande passante de 1500Mhz à la longueur d'onde de 850nm et 500 Mhz à 1300nm lorque on utilise une source lumineuse de type LED et de 2000Mhz à 850 nm lorsque la source utilisée est du VCSEL (Vertical-cavity surface-emitting laser ou diode Laser).

NB : Remises sur quantités.

Caractéristiques techniques

Additional Information

Réf Fabricant NTK53FCUPGT1x5-12
Poids 0.0300
Disponibilité 2-3 jours
Longueur du cordon 1,5 mètre
Type de fibre Multimode OM3
Type de gaine Pigtail
Type de Câble non applicable
Structure du câble non applicable
Retardant LSZH oui
Connecteur(s) Côté A 1 x FC/UPC
Connecteur(s) cote B NU
Connecteurs DUPLEX non
Repérage côté A non applicable
Repérage côté B non applicable
Machon de repérage oui
Nombre de fibres non applicable
Structure de la fibre non applicable
Spécifications ITU non applicable
Compatbilité ITU non applicable
Diamètre du brin non applicable
Application non applicable
Perte d'insertion du connecteur 0.25 dB
Return Loss non applicable
Réflectance >55 dB
Affaiblissement câble à 850nm 3.5 dB
Affaiblissement câble à 1300nm 1.5 dB
Affaiblissement câble à 1550nm non applicable
Bande passante modale à 850nm 1500 Mhz/km Led / 2000Mhz/km VCSEL
Bande passante modale à 1300nm 500 Mhz/km Led
Bande passante modale à 1550nm non applicable
Température de fonctionnement -20 à +60°C

Vos commentaires

Écrivez votre propre avis

Seuls les utilisateurs qui se sont identifiés peuvent faire partager leurs remarques. Veillez vous identifier ou vous enregistrer

Le commentaire de Reseaudirect

Les pigtails UPC ou PC Netkea sont des pigtails de grande qualité, testés à 100% et certifiés. Les valeurs des mesures constatéées, notamment pour l'affiblissement sont généralement bien inférieures à 0,25dB. Ces pigtails sont montés dans des usines automatisées, ce qui permet d'avoir une bonne répétabilité sur la qualité d'assemblage.

La réflectance sur les modèles UPC est supérieure à 55 dB. La Réflectance est la mesure de la quantité de lumière incidente qui est réfléchie en arrière (et perdue) vers la source lumineuse au point de connexion optique.

La réflectance est donnée comme étant le pourcentage d'intensité lumineuse réfléchie par rapport à l'intensité lumimeuse adjacente. Elle s'exprime en dB, plus sa valeur est élévée meilleur le connecteur optique est.

Rappel : La fibre multimode 50/125 OM3 est une fibre multimode de meilleure performance que l'OM2. Trois types de fibres 50/125 sont sur le marché avec des performances de plus en plus élevées (OM2, OM3 et OM4).La fibre de type OM3 supporte une bande passante de 1500Mhz sur la longueur d'onde de 850nm et 500 Mhz à 1300nm (avec un émetteur de type LED) et 2000Mhz à 850nm avec un émetteur de type diode Laser.

En Gigabit, la distance maximale avec un module multimode 1000SX est de 550m (850nm) et de 1000m en OM3. En 10 gigabit, avec un module multimode 10G-SR, une distance de 300 mètres peut être atteinte, là où seulement une distance de 82m est possible en OM2. La fibre OM3 est donc particulièrement adaptée aux interconnexions hautes et très hautes vitesses.

Pour information, une fibre OM4 double la fréquence disponible à 850nm.

N'hésitez pas à nous consulter si vous avez besoin d'une plus grande quantité de pigtails ou d'accessoires optiques. Le prix que nous mentionnons pour 12 pièces peut largement être amélioré si vous avez besoin de 100 pièces ou plus.
